تست دود اتاق تمیز یا Smoke Test که با عنوان تست مشاهده سازی جریان هوا نیز شناخته می شود، روشی برای مشاهده و ارزیابی مسیر حرکت هوا در اتاق تمیز است. در این آزمون از یک ماده قابل مشاهده شبیه مه یا دود استفاده می شود تا مسیر جریان هوای خروجی از سیستم تهویه و فیلترهای HEPA قابل مشاهده شود.
هوا به صورت عادی قابل مشاهده نیست و به همین دلیل ممکن است اندازه گیری سرعت یا حجم هوا به تنهایی برای تشخیص تمام مشکلات جریان هوا کافی نباشد. تست دود می تواند رفتار واقعی هوا را در اطراف تجهیزات، اپراتورها، میزهای کاری و نقاط حساس نشان دهد و مواردی مانند آشفتگی، برگشت جریان هوا، نواحی مرده و انحراف جریان را آشکار کند.
این آزمون در بسیاری از محیط های کنترل شده، به ویژه در صنایع دارویی، تجهیزات پزشکی، آزمایشگاه ها و فرآیندهای حساس، به عنوان یکی از روش های مهم ارزیابی عملکرد جریان هوا مورد استفاده قرار می گیرد. اهمیت تست دود زمانی بیشتر می شود که حفاظت از یک محصول، سطح یا فرآیند حساس در برابر آلودگی به الگوی صحیح حرکت هوا وابسته باشد.
تست دود اتاق تمیز چگونه جریان هوا را نشان می دهد؟
اساس عملکرد تست دود اتاق تمیز ساده است: یک ماده قابل مشاهده در نقطه مشخصی وارد جریان هوا می شود و حرکت آن با مشاهده مستقیم یا فیلمبرداری بررسی می شود. مسیر حرکت مه یا ذرات قابل مشاهده، تصویری از جهت و رفتار جریان هوا ایجاد می کند.
در یک محیط دارای جریان هوای یک طرفه مناسب، انتظار می رود مسیر جریان تا حد امکان منظم و قابل پیش بینی باشد. برای مثال، در برخی نواحی حساس ممکن است هدف این باشد که هوای فیلترشده به صورت یکنواخت از یک جهت مشخص حرکت کند و بدون ایجاد آشفتگی قابل توجه از منطقه حساس عبور کند.
با این حال، نتیجه مطلوب تست دود برای همه فضاها یکسان نیست. نوع الگوی قابل قبول به طراحی سیستم تهویه، نوع فرآیند، سطح حساسیت محیط، محل ورود و خروج هوا و کاربری اتاق بستگی دارد. بنابراین تفسیر نتایج باید بر اساس طراحی و عملکرد مورد انتظار همان اتاق انجام شود.
هدف از انجام Smoke Test در اتاق تمیز چیست؟
هدف اصلی Smoke Test این است که مشخص شود جریان هوا در عمل چگونه حرکت می کند و آیا این حرکت می تواند از ناحیه حساس در برابر انتقال آلودگی محافظت کند یا خیر.
مهم ترین اهداف انجام تست دود عبارت اند از:
- مشاهده جهت واقعی حرکت جریان هوا
- شناسایی آشفتگی و گردابه های ناخواسته
- بررسی تاثیر تجهیزات بر مسیر جریان هوا
- بررسی تاثیر حضور و حرکت اپراتور بر الگوی هوا
- شناسایی نقاط احتمالی تجمع یا رکود هوا
- ارزیابی حفاظت از نواحی حساس و سطوح در معرض آلودگی
- بررسی عملکرد جریان هوای یک طرفه در صورت وجود
- ارزیابی شرایط واقعی بهره برداری علاوه بر شرایط بدون عملیات
یکی از کاربردهای مهم این آزمون، بررسی این موضوع است که آیا هوا می تواند از نواحی با شرایط پایین تر به سمت ناحیه حساس حرکت کند یا خیر. همچنین حرکت هوا از اطراف کف، اپراتور یا تجهیزات به سمت یک فرآیند حساس می تواند از نظر کنترل آلودگی اهمیت داشته باشد.
تست دود اتاق تمیز چگونه انجام می شود؟
اجرای تست دود باید بر اساس یک روش مشخص و متناسب با طراحی اتاق و فرآیند انجام شود. انتخاب محل تولید دود، شرایط بهره برداری، زاویه فیلمبرداری و سناریوهای آزمون می توانند بر کیفیت نتایج تاثیر مستقیم داشته باشند.
آماده سازی شرایط آزمون
پیش از شروع تست، شرایط اتاق باید مشخص و ثبت شود. وضعیت سیستم HVAC، تجهیزات موجود در اتاق، موقعیت مواد و تجهیزات و شرایط حضور اپراتورها از جمله مواردی هستند که می توانند بر جریان هوا تاثیر بگذارند.
سناریوی آزمون باید مشخص کند که تست در کدام نقاط انجام می شود و چه شرایطی مورد بررسی قرار می گیرد. نقاط حساس معمولا شامل محل فرآیند، تجهیزات اصلی، محل ورود و خروج هوا، نواحی نزدیک درها و نقاطی هستند که احتمال اختلال در جریان هوا در آنها بیشتر است.

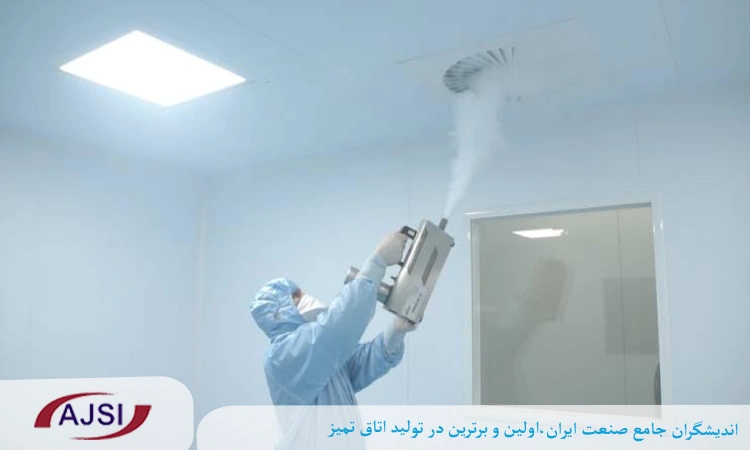

تولید و تزریق ماده قابل مشاهده
در مرحله بعد، ماده مورد استفاده برای مشاهده جریان هوا در محل مناسب تولید یا وارد محیط می شود. ماده مورد استفاده باید با شرایط محیط و کاربرد اتاق سازگار باشد و باعث ایجاد آلودگی یا آسیب به فرآیند نشود.
محل و نحوه تزریق اهمیت زیادی دارد. اگر ماده قابل مشاهده در نقطه نامناسب یا با شدت نامناسب وارد جریان شود، ممکن است تصویر ایجادشده نماینده رفتار واقعی هوا نباشد. به همین دلیل روش اجرای آزمون باید از قبل تعریف شود.

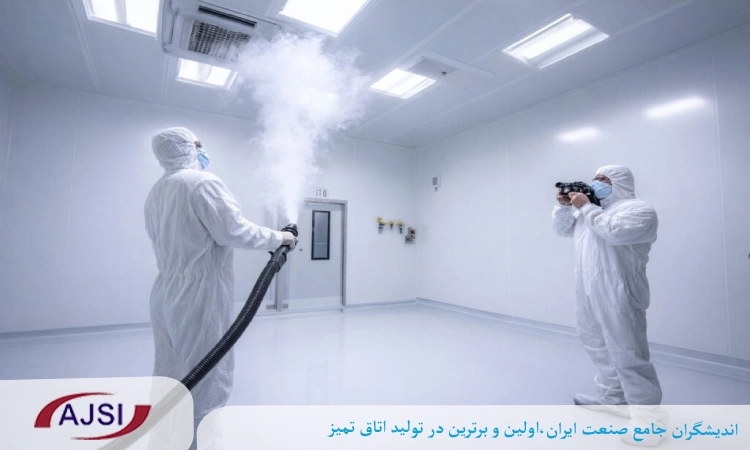

مشاهده و ثبت مسیر جریان هوا
پس از ورود ماده قابل مشاهده، مسیر حرکت آن مشاهده و معمولا با استفاده از فیلمبرداری ثبت می شود. فیلمبرداری مناسب اهمیت زیادی دارد، زیرا بررسی مجدد و تحلیل دقیق رفتار جریان هوا را ممکن می کند.
در این مرحله مواردی مانند تغییر مسیر ناگهانی، چرخش، توقف نسبی، حرکت رو به بالا، برگشت هوا و برخورد جریان با تجهیزات مورد بررسی قرار می گیرد.
بررسی شرایط بدون عملیات و حین عملیات
تست دود می تواند در شرایط بدون عملیات و در شرایط بهره برداری انجام شود. در حالت بدون عملیات، تجهیزات و سیستم تهویه در شرایط تعریف شده قرار دارند اما فعالیت واقعی فرآیند و حضور کامل اپراتورها وجود ندارد.
در شرایط حین عملیات، فعالیت تجهیزات و حضور یا شبیه سازی فعالیت اپراتورها بررسی می شود. این مرحله اهمیت زیادی دارد، زیرا حرکت دست، بدن اپراتور، جابه جایی مواد و عملکرد تجهیزات می توانند الگویی متفاوت از شرایط بدون عملیات ایجاد کنند.
در تست دود اتاق تمیز چه مواردی بررسی می شوند؟
تفسیر Smoke Test فقط به مشاهده حرکت دود محدود نمی شود. هدف، تحلیل ارتباط بین رفتار جریان هوا و ریسک احتمالی آلودگی است.
| مورد بررسی | اهمیت در ارزیابی |
|---|---|
| جهت جریان هوا | بررسی حرکت هوا مطابق با طراحی و حفاظت از ناحیه حساس |
| آشفتگی هوا | شناسایی اختلالاتی که می توانند مسیر انتقال ذرات یا آلودگی را تغییر دهند |
| نقاط مرده | شناسایی نواحی با حرکت بسیار کم یا نامناسب هوا |
| تاثیر تجهیزات | بررسی ایجاد مانع، سایه جریان یا تغییر مسیر هوا توسط تجهیزات |
| تاثیر اپراتور | بررسی تغییر جریان هوا در اثر حضور و حرکت کارکنان |
| مسیر انتقال هوا بین نواحی | بررسی احتمال انتقال هوا از محیط کم تمیزتر به ناحیه حساس |
نتیجه نهایی باید با توجه به طراحی اتاق تمیز، نوع فرآیند و نقاط حساس تفسیر شود. مشاهده مقداری آشفتگی در تمام شرایط لزوما به معنای مردود بودن آزمون نیست، اما باید مشخص شود که این رفتار چه تاثیری بر کنترل آلودگی و حفاظت از ناحیه حساس دارد.
تفاوت Smoke Test با اندازه گیری سرعت جریان هوا چیست؟
اندازه گیری سرعت هوا و تست دود دو روش متفاوت هستند و هر کدام اطلاعات خاصی ارائه می دهند. اندازه گیری سرعت جریان هوا معمولا اطلاعات کمی درباره سرعت حرکت هوا در نقاط مشخص فراهم می کند، اما تست دود رفتار و مسیر حرکت هوا را به صورت بصری نشان می دهد.
ممکن است مقادیر سرعت اندازه گیری شده در محدوده قابل قبول باشند، اما یک مانع مانند تجهیزات یا حضور اپراتور باعث تغییر موضعی مسیر جریان و ایجاد آشفتگی شود. چنین مسئله ای ممکن است با بررسی صرف سرعت هوا به طور کامل مشخص نشود.
به همین دلیل، این دو روش می توانند مکمل یکدیگر باشند. ارزیابی عملکرد سیستم تهویه و تجهیزات اتاق تمیز معمولا نیازمند بررسی مجموعه ای از پارامترها است و Smoke Test تنها یکی از ابزارهای ارزیابی جریان هوا محسوب می شود.
نتایج نامطلوب تست دود اتاق تمیز چه معنایی دارند؟
نتیجه نامطلوب می تواند نشان دهد که جریان هوا مطابق با انتظار طراحی عمل نمی کند یا یک عامل خارجی باعث اختلال در آن شده است. با این حال، پیش از هرگونه نتیجه گیری باید علت اصلی بررسی شود.
برخی از عوامل احتمالی عبارت اند از:
- چیدمان نامناسب تجهیزات
- ایجاد مانع در مسیر هوای خروجی از فیلتر
- طراحی نامناسب محل ورود یا برگشت هوا
- حرکت سریع یا نامناسب اپراتورها
- تغییر در وضعیت تجهیزات یا فرآیند
- مشکل در عملکرد سیستم HVAC
- تغییر شرایط فشار یا الگوی جریان بین نواحی
در صورت مشاهده مشکل، ممکن است نیاز به بررسی طراحی، تغییر چیدمان تجهیزات، اصلاح روش انجام فرآیند یا ارزیابی مجدد عملکرد سیستم تهویه باشد. اقدام اصلاحی باید بر اساس علت واقعی مشکل انجام شود و نباید تنها بر اساس مشاهده ظاهری دود تصمیم گیری شود.
تست دود اتاق تمیز چه زمانی باید انجام شود؟
زمان انجام تست دود به نوع صنعت، سطح حساسیت فرآیند، الزامات پروژه و تغییرات ایجادشده در محیط بستگی دارد. این آزمون معمولا در مراحل ارزیابی و تایید عملکرد محیط و همچنین در شرایطی که احتمال تاثیرگذاری تغییرات بر جریان هوا وجود دارد مورد توجه قرار می گیرد.
برخی شرایطی که ممکن است نیاز به بررسی مجدد جریان هوا را ایجاد کنند عبارت اند از:
- راه اندازی یک اتاق یا ناحیه جدید
- تغییر در طراحی اتاق یا سیستم تهویه
- تغییر چیدمان تجهیزات اصلی
- اضافه شدن تجهیزات جدید در ناحیه حساس
- تغییر در فرآیند یا روش فعالیت اپراتورها
- اجرای برنامه های دوره ای Qualification یا Requalification
- مشاهده شواهدی از اختلال احتمالی در کنترل آلودگی
برنامه دقیق انجام آزمون باید بر اساس الزامات پروژه، ارزیابی ریسک و استانداردها یا مقررات مرتبط با صنعت تعیین شود.
اهمیت مستندسازی و فیلمبرداری در Smoke Test
از آنجا که تست دود یک آزمون مشاهده ای است، ثبت صحیح شرایط و نتایج اهمیت زیادی دارد. فیلمبرداری امکان بررسی مجدد مسیر جریان هوا و مقایسه شرایط مختلف را فراهم می کند.
مستندات آزمون می توانند شامل شرایط اتاق، وضعیت سیستم HVAC، محل های آزمون، سناریوهای بررسی شده، وضعیت تجهیزات و اپراتورها و نتیجه تحلیل باشند. در محیط های حساس، مستندسازی باید به گونه ای انجام شود که مشخص باشد آزمون تحت چه شرایطی انجام شده و نتیجه چگونه تفسیر شده است.
نتایج Smoke Test همچنین می توانند برای شناسایی نقاط حساس، بهبود چیدمان، آموزش اپراتورها و تصمیم گیری درباره محل مناسب برخی فعالیت های کنترل محیط مورد استفاده قرار گیرند.
سوالات متداول درباره تست دود اتاق تمیز
تست دود اتاق تمیز برای چه کاری انجام می شود؟
این تست برای مشاهده مسیر واقعی جریان هوا و شناسایی آشفتگی، تغییر جهت، نقاط مرده و شرایطی انجام می شود که ممکن است حفاظت از ناحیه حساس را تحت تاثیر قرار دهند.
آیا تست دود همان تست اندازه گیری سرعت هوا است؟
خیر. اندازه گیری سرعت هوا اطلاعات کمی درباره سرعت جریان ارائه می دهد، اما تست دود مسیر و رفتار جریان هوا را به صورت بصری نشان می دهد. این دو آزمون می توانند مکمل یکدیگر باشند.
تست دود اتاق تمیز در چه شرایطی انجام می شود؟
بسته به هدف آزمون، ممکن است در شرایط بدون عملیات و همچنین در شرایط بهره برداری واقعی یا شبیه سازی شده انجام شود تا تاثیر تجهیزات و فعالیت اپراتورها بر جریان هوا مشخص شود.
اگر در Smoke Test آشفتگی مشاهده شود، آیا اتاق تمیز مردود است؟
خیر، مشاهده آشفتگی به تنهایی برای نتیجه گیری کافی نیست. باید مشخص شود این آشفتگی کجا رخ می دهد، علت آن چیست و آیا باعث افزایش ریسک انتقال آلودگی به ناحیه یا فرآیند حساس می شود یا خیر.
آیا تغییر چیدمان تجهیزات می تواند بر نتیجه تست دود تاثیر بگذارد؟
