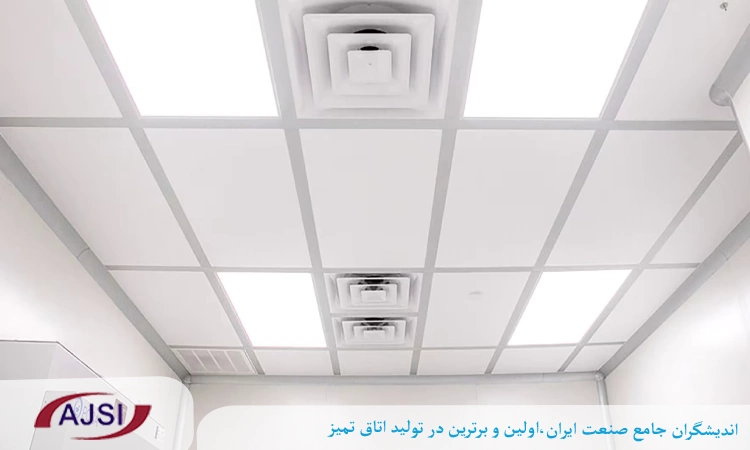

سقف تکنیکال در کلین روم فقط یک پوشش برای مخفی کردن تاسیسات نیست؛ این بخش از ساختار اتاق تمیز باید به گونه ای طراحی شود که هم از ورود آلودگی از فضای بالای سقف جلوگیری کند و هم امکان عبور، کنترل و نگهداری تاسیسات را فراهم سازد. کیفیت آب بندی، قابلیت نظافت، نحوه اتصال پنل ها، محل عبور تاسیسات و هماهنگی با سیستم تهویه از عواملی هستند که می توانند بر عملکرد کلی کلین روم تاثیر بگذارند.
در یک کلین روم، کنترل شرایط محیطی تنها به فیلترهای هوا یا سیستم HVAC محدود نمی شود. تمام سطوح و اجزای ساختمانی، از جمله سقف، باید متناسب با سطح پاکیزگی مورد نیاز، فرآیند کاری و الزامات بهره برداری انتخاب و اجرا شوند.
چرا سقف تکنیکال در کلین روم اهمیت دارد؟
مهم ترین دلیل استفاده از سقف تکنیکال در کلین روم، ایجاد یک سطح کنترل شده و قابل نگهداری در بالای فضای تمیز است. فضای بالای سقف معمولا محل عبور کانال های هوا، کابل ها، لوله ها و سایر تاسیسات است و اگر ارتباط این فضا با محیط داخلی به درستی کنترل نشود، می تواند به یکی از نقاط مستعد تجمع یا انتقال آلودگی تبدیل شود.
سقف مناسب باید علاوه بر تامین نیازهای معماری، با الزامات کنترل آلودگی و نگهداری تاسیسات هماهنگ باشد. در راهنمای طراحی و ساخت کلین روم، استاندارد ISO 14644-4 نیز طراحی، ساخت، راه اندازی و نگهداری تاسیسات را بخشی از چرخه عمر کلین روم در نظر می گیرد.
به همین دلیل، انتخاب سقف نباید صرفا بر اساس ظاهر، قیمت یا نوع پنل انجام شود. طراحی سقف باید از ابتدا با سیستم تهویه، تاسیسات، سطح پاکیزگی و روش بهره برداری از فضا هماهنگ باشد.
نقش سقف تکنیکال در کنترل آلودگی کلین روم
یکی از مهم ترین وظایف سقف تکنیکال، ایجاد یک مرز کنترل شده بین فضای تمیز و فضای بالای سقف است. در محیط هایی که کنترل ذرات و آلودگی اهمیت بالایی دارد، وجود درز، شکاف، اتصال نامناسب یا بازشوهای کنترل نشده می تواند نگهداری شرایط محیطی را دشوارتر کند.
آب بندی سقف تکنیکال و جلوگیری از ورود آلودگی
آب بندی سقف به معنی حذف تمام مسیرهای ناخواسته برای انتقال آلودگی بین فضای بالای سقف و فضای تمیز است. درزهای بین پنل ها، محل اتصال سقف به دیوار، اطراف چراغ ها، دریچه ها و محل عبور تاسیسات باید از ابتدا در طراحی مورد توجه قرار گیرند.
در الزامات GMP اتحادیه اروپا برای مناطق تمیز، بر یکپارچگی سطوح و جلوگیری از فضاهای غیرقابل نظافت تاکید شده و برای سقف های کاذب نیز آب بندی فضای بالای سقف برای جلوگیری از ورود آلودگی مورد توجه قرار گرفته است.
بنابراین صرف استفاده از پنل مخصوص کلین روم به تنهایی کافی نیست. نحوه اتصال پنل ها و اجرای جزئیات اطراف تجهیزات نیز بخشی از عملکرد واقعی سقف محسوب می شود.
تاثیر سقف تکنیکال بر نظافت و کنترل ذرات
سقف یکی از سطوح داخلی کلین روم است و باید بتوان آن را متناسب با الزامات محیط تمیز، به شکل منظم و قابل کنترل نظافت کرد. سطحی که ذرات را به راحتی در خود نگه می دارد یا دارای درزها و نقاط دسترسی دشوار است، می تواند فرآیند پاکسازی را پیچیده تر کند.
به همین دلیل در انتخاب سقف باید ویژگی هایی مانند سطح صاف، قابلیت تمیزکاری، مقاومت در برابر مواد شوینده و ضدعفونی کننده مورد استفاده و کاهش نقاط تجمع آلودگی بررسی شود. استانداردهای خانواده ISO 14644 نیز موضوع پاکیزگی سطوح را برای سطوح مختلف کلین روم از جمله سقف ها مورد توجه قرار می دهند.
سقف تکنیکال چه نقشی در تاسیسات کلین روم دارد؟
بخش قابل توجهی از تاسیسات کلین روم در فضای بالای سقف قرار می گیرد. کانال های تهویه، کابل های برق، لوله ها، تجهیزات کنترلی و برخی اجزای تاسیساتی باید به گونه ای جانمایی شوند که هم عملکرد مناسبی داشته باشند و هم امکان بازرسی و تعمیر آنها بدون ایجاد اختلال غیرضروری در فضای تمیز وجود داشته باشد.
دسترسی به تاسیسات بالای سقف
یکی از مزیت های اصلی سقف تکنیکال، ایجاد امکان دسترسی برنامه ریزی شده به فضای بالای سقف است. اگر تجهیزات و تاسیسات بدون در نظر گرفتن مسیر دسترسی طراحی شوند، تعمیر یا تعویض آنها می تواند نیازمند باز کردن بخش هایی از سقف یا انجام عملیات داخل فضای تمیز باشد.
در طراحی مناسب، محل دسترسی، ابعاد پنل های قابل باز شدن، مسیر عبور نیروهای تعمیرات و فاصله میان سقف و سازه بالایی باید از ابتدا مشخص شود. این موضوع در فضاهایی که تاسیسات پیچیده تر و نیاز به نگهداری بیشتری دارند، اهمیت بیشتری پیدا می کند.
هماهنگی سقف تکنیکال با سیستم تهویه و جریان هوا
سقف در کلین روم باید با سیستم توزیع هوا هماهنگ باشد. محل فیلترهای نهایی، دریچه های رفت و برگشت، تجهیزات روشنایی و سایر اجزای نصب شده روی سقف نباید بدون توجه به الگوی جریان هوا جانمایی شوند.
در فضاهایی با جریان هوای یک طرفه، نحوه توزیع هوا و جانمایی اجزای سقف اهمیت بیشتری دارد؛ زیرا هر مانع یا تغییر نامناسب در مسیر هوا می تواند بر الگوی جریان و عملکرد مورد انتظار سیستم تهویه تاثیر بگذارد.
به همین دلیل در طراحی اتاق تمیز، سقف نباید به عنوان یک بخش مستقل از معماری دیده شود. طراحی سقف باید همزمان با HVAC، روشنایی، تجهیزات، سازه و مسیرهای تاسیساتی بررسی شود.
ویژگی های سقف تکنیکال مناسب برای کلین روم
نوع سقف مناسب برای هر کلین روم به سطح پاکیزگی، نوع فرآیند، شرایط فشار، سیستم تهویه، مواد مورد استفاده برای شستشو و ضدعفونی، میزان دسترسی مورد نیاز و الزامات پروژه بستگی دارد. با این حال، چند ویژگی در انتخاب سقف معمولا اهمیت اساسی دارند.
- سطح قابل نظافت: سطح سقف باید امکان پاکسازی منظم و کنترل شده را فراهم کند.
- آب بندی مناسب: اتصالات و بازشوها باید به گونه ای اجرا شوند که ارتباط ناخواسته با فضای بالای سقف ایجاد نشود.
- مقاومت مناسب: متریال سقف باید با شرایط محیطی، مواد شوینده و فرآیند ضدعفونی پروژه سازگار باشد.
- دسترسی به تاسیسات: در صورت نیاز به تعمیر و بازرسی، نقاط دسترسی باید از قبل در طراحی مشخص شوند.
- هماهنگی با HVAC: محل دریچه ها، فیلترها و سایر تجهیزات باید با الگوی جریان هوا هماهنگ باشد.
- اتصالات کنترل شده: درزها، گوشه ها و محل اتصال سقف به دیوار باید به گونه ای طراحی شوند که نقاط تجمع آلودگی به حداقل برسد.
سقف تکنیکال در طراحی اتاق تمیز چه زمانی اهمیت بیشتری دارد؟
اهمیت سقف تکنیکال در تمام کلین روم ها یکسان نیست و به کاربرد، سطح پاکیزگی و پیچیدگی تاسیسات بستگی دارد. در پروژه هایی که نیاز به کنترل دقیق آلودگی، تهویه پیچیده، تجهیزات متعدد یا دسترسی مکرر به تاسیسات وجود دارد، طراحی سقف باید با حساسیت بیشتری انجام شود.
برای مثال، در فضاهای دارویی و تولید محصولات حساس، کنترل آلودگی و امکان نظافت منظم اهمیت بالایی دارد. در برخی فضاهای تحقیقاتی یا صنعتی نیز دسترسی به تاسیسات و امکان تغییر یا تعمیر تجهیزات می تواند عامل تعیین کننده باشد.
بنابراین انتخاب سقف تکنیکال باید بخشی از فرآیند کلی طراحی اتاق تمیز باشد، نه تصمیمی که پس از تکمیل طراحی معماری گرفته شود. هماهنگی زودهنگام سقف با سازه، HVAC، برق، روشنایی و سایر تجهیزات اتاق تمیز می تواند از تداخلات اجرایی و اصلاحات پرهزینه در مراحل بعدی جلوگیری کند.
جمع بندی
اهمیت سقف تکنیکال در کلین روم به عملکرد آن در سه حوزه اصلی برمی گردد: کنترل آلودگی، هماهنگی با سیستم تهویه و فراهم کردن دسترسی مناسب به تاسیسات. سقف باید سطحی قابل نظافت و کنترل ایجاد کند و در عین حال اجازه ندهد فضای بالای سقف به مسیر ناخواسته انتقال آلودگی تبدیل شود.
از طرف دیگر، سقف تکنیکال باید از مرحله طراحی با سیستم HVAC، تجهیزات، روشنایی و مسیرهای تاسیساتی هماهنگ شود. بنابراین انتخاب نوع پنل یا سیستم سقف به تنهایی تعیین کننده کیفیت نهایی نیست و جزئیات طراحی، آب بندی، اتصالات و اجرای صحیح نیز نقش مهمی در عملکرد کلین روم دارند.
