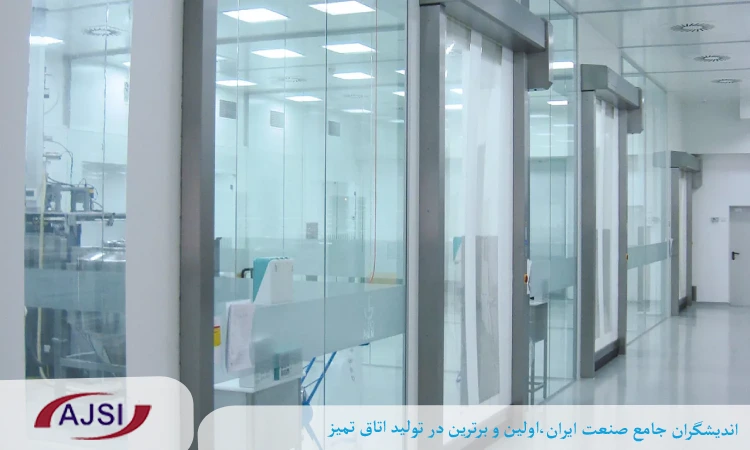

اتاق تمیز شیشه ای

اتاق تمیز شیشه ای نوعی کلین روم است که بخشی از دیواره ها یا پارتیشن های آن با سیستم های شیشه ای ساخته می شود تا علاوه بر ایجاد محیط کنترل شده، امکان مشاهده فرآیندها از بیرون فراهم باشد. البته شیشه به تنهایی باعث ایجاد شرایط کلین روم نمی شود؛ عملکرد اتاق به مجموعه ای از عوامل مانند سیستم تهویه، فیلتراسیون هوا، فشار، طراحی سطوح، درزبندی و تجهیزات کنترل آلودگی وابسته است.

به همین دلیل، هنگام طراحی اتاق تمیز شیشه ای باید همزمان به معماری فضا و الزامات کنترل آلودگی توجه شود. استاندارد ISO 14644-4 نیز طراحی، ساخت و راه اندازی کلین روم را یک فرآیند یکپارچه می داند و صرفا نوع دیوار یا متریال مورد استفاده را معیار عملکرد اتاق نمی داند.

اتاق تمیز شیشه ای چیست؟

اتاق تمیز شیشه ای محیطی کنترل شده برای انجام فرآیندهای تولید، آزمایش یا تحقیقاتی است که در آن از شیشه در دیوارها، پارتیشن ها یا پنجره های مشاهده استفاده می شود. هدف اصلی استفاده از شیشه، ایجاد دید مناسب به داخل فضای کنترل شده، افزایش امکان نظارت و در برخی پروژه ها ایجاد طراحی بازتر و قابل مشاهده تر است.

میزان پاکیزگی این محیط بر اساس تعداد ذرات معلق در هوا و الزامات فرآیند تعیین می شود. استاندارد ISO 14644-1 طبقه بندی پاکیزگی هوای کلین روم را بر اساس غلظت ذرات معلق در اندازه های مشخص انجام می دهد؛ بنابراین شیشه ای بودن یک اتاق به تنهایی به معنای داشتن یک کلاس مشخص از کلین روم نیست.

چرا در ساخت کلین روم از شیشه استفاده می شود؟

مهم ترین دلیل استفاده از شیشه در کلین روم، ایجاد دید مستقیم به فرآیند داخل اتاق است. در محیط هایی که نظارت بصری اهمیت دارد، اپراتور یا مسئول کنترل کیفیت می تواند بدون ورود مکرر به فضای کنترل شده، فعالیت داخل اتاق را مشاهده کند.

این موضوع می تواند در طراحی مسیرهای کاری نیز اهمیت داشته باشد؛ زیرا ورود غیرضروری افراد به کلین روم یکی از عواملی است که باید در برنامه کنترل آلودگی مورد توجه قرار گیرد.

از طرف دیگر، سطح صاف و قابل شست وشوی شیشه می تواند در طراحی سطوح داخلی و فرآیند نظافت مفید باشد. با این حال، عملکرد واقعی سطح به نوع شیشه، قاب، اتصالات، درزبندی و روش نظافت بستگی دارد و نمی توان صرفا بر اساس شیشه ای بودن، آن را ضد آلودگی یا ضد باکتری دانست.

اجزای اصلی اتاق تمیز شیشه ای

یک کلین روم شیشه ای فقط مجموعه ای از شیشه ها و قاب ها نیست. طراحی صحیح باید ارتباط میان دیواره ها، سقف، کف، درب ها، سیستم تهویه و تجهیزات کنترل آلودگی را در نظر بگیرد.

دیوار و پارتیشن شیشه ای

پارتیشن های شیشه ای بخش قابل مشاهده ساختار کلین روم هستند. در این قسمت باید به ایجاد سطح صاف، کاهش درزها و شکاف های قابل تجمع آلودگی و امکان نظافت مناسب توجه شود.

نوع سیستم پارتیشن، ضخامت شیشه، جنس قاب و نحوه اتصال به سایر اجزای کلین روم باید متناسب با شرایط پروژه انتخاب شود. در پروژه های حساس، استفاده از اتصالات و قاب های هم سطح با دیوار می تواند به کاهش نقاط تجمع ذرات و ساده تر شدن نظافت کمک کند.

پنجره و شیشه های دید

پنجره های مشاهده برای ایجاد دید بین فضای داخلی کلین روم و محیط بیرون استفاده می شوند. در بسیاری از سیستم های کلین روم، پنجره به صورت هم سطح با دیوار اجرا می شود تا لبه های بیرون زده و محل تجمع آلودگی کاهش پیدا کند.

انتخاب تک جداره یا دوجداره بودن شیشه به شرایط پروژه بستگی دارد. عواملی مانند اختلاف دما، نیاز به عایق صوتی یا حرارتی، ضخامت دیوار و الزامات اجرایی باید قبل از انتخاب بررسی شوند.

درب و اتصالات

درب اتاق تمیز باید با ساختار دیوار، فشار محیط و الزامات کنترل آلودگی هماهنگ باشد. درزگیری مناسب، سطوح قابل نظافت و کاهش نقاطی که امکان تجمع آلودگی دارند از نکات مهم در طراحی درب هستند.

در پروژه هایی که اختلاف فشار بین فضاها اهمیت دارد، طراحی مسیر ورود و خروج، اینترلاک و ایرلاک نیز باید در کنار درب ها بررسی شود.

سیستم تهویه و کنترل آلودگی

شیشه وظیفه اصلی کنترل پاکیزگی هوا را بر عهده ندارد. این وظیفه به سیستم HVAC، فیلترها، الگوی جریان هوا، نرخ تعویض هوا، اختلاف فشار و سایر اجزای طراحی وابسته است.

بنابراین حتی اگر یک فضای کاملا شیشه ای ساخته شود، بدون طراحی و راه اندازی صحیح سیستم تهویه نمی توان آن را یک کلین روم استاندارد در نظر گرفت. استاندارد ISO 14644-4 نیز طراحی، ساخت و راه اندازی کلین روم را به صورت یک فرآیند مرتبط با الزامات عملکردی پروژه بررسی می کند.

شیشه های مورد استفاده در اتاق تمیز

در اتاق تمیز، شیشه بیشتر برای پارتیشن ها، پنجره های مشاهده و دیواره های شفاف استفاده می شود. انتخاب شیشه باید بر اساس عواملی مانند ایمنی، ابعاد، اختلاف فشار، شرایط دمایی، روش نظافت و نوع فرآیند انجام شود. گزینه های قابل استفاده شامل موارد زیر هستند:

• شیشه سکوریت: مقاومت مکانیکی و حرارتی بیشتری نسبت به شیشه معمولی دارد و برای بخش هایی که ایمنی اهمیت دارد، گزینه مناسبی است.
• شیشه لمینت: از چند لایه شیشه و یک لایه میانی تشکیل شده و در صورت شکست، قطعات شیشه را تا حد زیادی در کنار هم نگه می دارد. این ویژگی در فضاهایی که ایمنی اهمیت بالایی دارد، کاربردی است.
• شیشه مقاوم: شیشه های مقاوم با توجه به شرایط پروژه می توانند برای تحمل بهتر ضربه، تغییرات دمایی یا شرایط محیطی خاص انتخاب شوند. نوع مقاومت مورد نیاز باید متناسب با کاربرد و مشخصات فنی پروژه تعیین شود.
• شیشه دوجداره: در پروژه هایی که علاوه بر شفافیت، عایق کاری حرارتی یا صوتی اهمیت دارد، می توان از شیشه دوجداره استفاده کرد.
• شیشه تک جداره: برای برخی پارتیشن ها و پنجره های مشاهده که نیاز به عایق حرارتی یا صوتی ویژه ندارند، قابل استفاده است.
• شیشه ضد انعکاس: در محیط هایی که بازتاب نور می تواند دید اپراتور، نظارت بر فرآیند یا مشاهده تجهیزات داخل کلین روم را دشوار کند، شیشه ضد انعکاس می تواند گزینه مناسبی باشد. این نوع شیشه با کاهش بازتاب نور، وضوح دید از بیرون به داخل را بهبود می دهد.

در طراحی اتاق تمیز شیشه ای، فقط نوع شیشه تعیین کننده عملکرد نیست. قاب، اتصالات، درزبندی و نحوه اتصال شیشه به سایر اجزای سازه نیز باید به گونه ای انتخاب شوند که سطحی صاف، قابل نظافت و متناسب با الزامات کنترل آلودگی ایجاد شود.

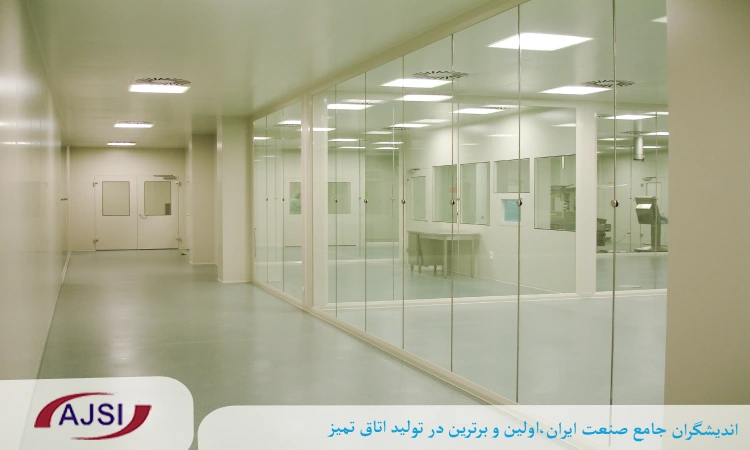

اتاق تمیز شیشه ای چه کاربردهایی دارد؟

اتاق تمیز شیشه ای در پروژه هایی کاربرد بیشتری دارد که علاوه بر کنترل شرایط محیطی، مشاهده مستقیم فرآیند نیز اهمیت دارد. نوع صنعت به تنهایی تعیین کننده استفاده از شیشه نیست و باید الزامات فرآیند، سطح پاکیزگی، شرایط کاری و الزامات ایمنی نیز بررسی شود.

صنایع دارویی و بیوتکنولوژی

در صنایع دارویی و بیوتکنولوژی، کنترل آلودگی اهمیت زیادی دارد و فرآیندهای مختلف ممکن است به فضاهای کنترل شده نیاز داشته باشند. استفاده از دیواره های شیشه ای می تواند امکان مشاهده فرآیند و نظارت بهتر بر فعالیت داخل اتاق را فراهم کند.

در این پروژه ها، طراحی شیشه باید همراه با الزامات فرآیند، نظافت، فشار، تهویه و الزامات اعتبارسنجی انجام شود. بنابراین نمی توان صرفا با انتخاب شیشه، یک کلین روم دارویی مناسب ایجاد کرد.

صنایع پزشکی و آزمایشگاهی

در آزمایشگاه ها و برخی فضاهای مرتبط با تجهیزات پزشکی، مشاهده فعالیت داخل اتاق می تواند بخشی از نیاز طراحی باشد. شفافیت دیواره ها امکان نظارت بصری را افزایش می دهد و در صورت اجرای صحیح، می تواند بخشی از طراحی معماری فضای کنترل شده باشد.

صنایع الکترونیک

در تولید برخی قطعات الکترونیکی و فرآیندهایی که نسبت به ذرات معلق حساس هستند، کنترل پاکیزگی هوا اهمیت زیادی دارد. در چنین پروژه هایی، پارتیشن شیشه ای می تواند دید مناسب به فرآیند ایجاد کند، اما کلاس پاکیزگی همچنان بر اساس الزامات کنترل ذرات و طراحی کل سیستم تعیین می شود.

صنایع غذایی و بسته بندی

در بخش هایی از صنایع غذایی و بسته بندی که نیاز به محیط کنترل شده وجود دارد، استفاده از سطوح صاف و قابل نظافت و امکان مشاهده فرآیند می تواند مزیت طراحی باشد. با این حال، نوع شیشه، درزبندی و روش نظافت باید با شرایط فرآیند و مواد پاک کننده مورد استفاده سازگار باشد.

مزایای استفاده از اتاق تمیز شیشه ای

• دید مستقیم به فرآیند: امکان مشاهده فعالیت داخل اتاق بدون ورود مکرر به محیط کنترل شده.
• نظارت آسان تر: شفافیت دیواره ها می تواند کنترل بصری فرآیند را ساده تر کند.
• سطح صاف و قابل نظافت: شیشه مناسب می تواند سطحی صاف و قابل تمیزکاری ایجاد کند.
• طراحی روشن و قابل مشاهده: استفاده از شیشه باعث می شود فضای داخلی کلین روم از محیط اطراف قابل مشاهده باشد.
• انعطاف در طراحی: امکان استفاده از پنجره ها و پارتیشن های شیشه ای در کنار سایر سیستم های دیوار کلین روم وجود دارد.

این مزایا زمانی ارزش واقعی دارند که شیشه، قاب، اتصالات و سایر اجزای سازه با الزامات کلین روم هماهنگ طراحی و اجرا شوند.

محدودیت ها و نکات مهم قبل از انتخاب

اتاق تمیز شیشه ای برای همه پروژه ها یک انتخاب یکسان نیست. پیش از تصمیم گیری باید شرایط محیط و فرآیند مشخص شود.

• شیشه و قاب باید با روش های نظافت و مواد شوینده مورد استفاده سازگار باشند.
• نوع شیشه باید بر اساس الزامات ایمنی و شرایط مکانیکی پروژه انتخاب شود.
• درزها و اتصالات باید به گونه ای طراحی شوند که نظافت و کنترل آلودگی دشوار نشود.
• برای فضاهایی که حریم بصری اهمیت دارد، شیشه شفاف ممکن است به شیشه مات، لمینت یا راهکارهای کنترل دید نیاز داشته باشد.
• شرایط حرارتی و اختلاف فشار باید در انتخاب سیستم شیشه و قاب در نظر گرفته شود.
• هزینه نهایی فقط به قیمت شیشه وابسته نیست و طراحی، قاب، درب، نصب، درزبندی و سایر اجزای کلین روم نیز بر هزینه پروژه اثر می گذارند.

طراحی اتاق تمیز شیشه ای چگونه انجام می شود؟

طراحی باید از نیاز فرآیند شروع شود، نه از انتخاب شیشه. ابتدا باید مشخص شود چه فعالیتی در اتاق انجام می شود، چه سطحی از پاکیزگی مورد نیاز است و چه ارتباطی میان اتاق و فضاهای اطراف وجود دارد.

1. تعیین نیاز فرآیند: نوع فعالیت، تجهیزات، تعداد افراد و مواد ورودی و خروجی مشخص می شود.
2. تعیین الزامات پاکیزگی: کلاس پاکیزگی و سایر پارامترهای محیطی بر اساس کاربرد پروژه تعیین می شوند.
3. طراحی جانمایی: مسیر افراد، مواد، تجهیزات و ارتباط بین فضاها بررسی می شود.
4. طراحی HVAC: فیلتراسیون، جریان هوا، فشار، دما و رطوبت متناسب با نیاز پروژه طراحی می شوند.
5. انتخاب سیستم شیشه: نوع شیشه، قاب، ضخامت، نحوه اتصال و درزبندی مشخص می شود.
6. طراحی تجهیزات: تجهیزات اتاق تمیز مانند فیلترها، هواساز، اینترلاک و سایر اجزای مورد نیاز جانمایی می شوند.
7. اجرا و راه اندازی: پس از ساخت، عملکرد سیستم باید بر اساس برنامه آزمون و الزامات پروژه بررسی و تایید شود.

شیشه اتاق تمیز را چگونه باید انتخاب کرد؟

انتخاب شیشه باید بر اساس شرایط واقعی پروژه انجام شود. در بازار، گزینه هایی مانند شیشه سکوریت و لمینت وجود دارند، اما انتخاب میان آنها باید بر مبنای نیاز ایمنی، ابعاد، شرایط نصب، فشار محیط و الزامات پروژه انجام شود.

در نتیجه، بهتر است مشخصات شیشه قبل از نهایی شدن طراحی معماری و تاسیسات انتخاب نشود. هماهنگی میان سیستم شیشه ای، دیوارها، کف، سقف و تهویه از عوامل مهم عملکرد کلین روم است.

اتاق تمیز شیشه ای برای چه پروژه هایی مناسب است؟

اگر مشاهده فرآیند، نظارت بصری و دسترسی دید به فضای داخلی برای پروژه اهمیت دارد، استفاده از پارتیشن یا پنجره شیشه ای می تواند گزینه مناسبی باشد. این راهکار به ویژه زمانی کاربردی است که بخشی از فعالیت های داخل کلین روم نیاز به پایش مداوم داشته باشد.

در مقابل، اگر فرآیند به حریم بصری بالا، شرایط خاص ایمنی یا محدودیت های ویژه متریال نیاز دارد، باید پیش از انتخاب شیشه، الزامات پروژه بررسی شود. در چنین شرایطی ممکن است ترکیبی از دیوارهای پانلی و قسمت های شیشه ای، نسبت به اجرای کامل دیواره های شیشه ای مناسب تر باشد.

بنابراین تصمیم نهایی باید بر اساس نیاز فرآیند، کلاس پاکیزگی، شرایط محیطی، الزامات نظافت، مسیرهای رفت وآمد و بودجه پروژه انجام شود.

سوالات متداول درباره اتاق تمیز شیشه ای

اتاق تمیز شیشه ای چیست؟

اتاق تمیز شیشه ای یک محیط کنترل شده است که بخشی از دیواره ها، پارتیشن ها یا پنجره های آن با سیستم شیشه ای ساخته می شود. هدف اصلی استفاده از شیشه، ایجاد دید و نظارت بهتر است و پاکیزگی اتاق به کل سیستم طراحی و تهویه وابسته است.

آیا اتاق تمیز شیشه ای همان کلین روم معمولی است؟

از نظر هدف کنترل آلودگی، می تواند همان الزامات یک کلین روم را داشته باشد؛ تفاوت اصلی در سیستم معماری و استفاده گسترده تر از شیشه برای ایجاد دید به فضای داخلی است.

چه صنایعی از اتاق تمیز شیشه ای استفاده می کنند؟

داروسازی، بیوتکنولوژی، تجهیزات پزشکی، آزمایشگاه ها، الکترونیک و برخی فرآیندهای غذایی از جمله حوزه هایی هستند که بسته به نیاز فرآیند می توانند از سیستم های شیشه ای در کلین روم استفاده کنند.

آیا تمام دیواره های کلین روم باید شیشه ای باشند؟

خیر. در بسیاری از پروژه ها می توان از ترکیب دیوارهای پانلی با پنجره یا پارتیشن شیشه ای استفاده کرد. میزان استفاده از شیشه به نیاز به دید، الزامات فرآیند و طراحی کلی کلین روم بستگی دارد.
