تست سرعت و دبی جریان هوا در اتاق تمیز برای بررسی عملکرد سیستم تهویه و اطمینان از تامین مقدار و الگوی مناسب جریان هوا انجام می شود. در این تست، بسته به نوع جریان هوا، سرعت هوا در نقاط مشخص، حجم هوای ورودی، یکنواختی جریان و در صورت نیاز نرخ تعویض هوا اندازه گیری می شود.
روش انجام تست به نوع جریان هوای اتاق بستگی دارد. در اتاق های دارای جریان یک طرفه، اندازه گیری سرعت هوا و یکنواختی آن اهمیت بیشتری دارد؛ در حالی که در اتاق های دارای جریان غیر یک طرفه، اندازه گیری دبی هوای ورودی و محاسبه نرخ تعویض هوا از پارامترهای اصلی هستند.
این تست یکی از آزمون های مهم در ارزیابی عملکرد اتاق تمیز است و می تواند در کنار تست های دیگری مانند اختلاف فشار، شمارش ذرات، تست نشتی فیلتر و تست جهت جریان هوا انجام شود.
تست سرعت و دبی هوا در اتاق تمیز چه چیزی را مشخص می کند؟
هدف اصلی تست سرعت و دبی هوا این است که مشخص شود سیستم تهویه، مقدار هوای مورد نیاز را با سرعت و توزیع مناسب وارد فضای کنترل شده می کند یا خیر.
نتایج این تست می تواند اطلاعات زیر را مشخص کند:
- سرعت جریان هوا در نقاط اندازه گیری
- میانگین سرعت جریان هوا
- یکنواختی سرعت هوا در جریان یک طرفه
- حجم هوای تامین شده توسط فیلترها یا دریچه های هوای ورودی
- مجموع دبی هوای وارد شده به اتاق
- نرخ تعویض هوا در واحد زمان
- وجود اختلاف قابل توجه بین نقاط مختلف سیستم توزیع هوا
بنابراین صرفا بالا یا پایین بودن سرعت هوا به تنهایی برای ارزیابی عملکرد یک اتاق تمیز کافی نیست. مقدار اندازه گیری شده باید با طراحی سیستم، نوع جریان، شرایط کاری و معیار پذیرش تعیین شده برای پروژه مقایسه شود.
تفاوت تست سرعت هوا و تست دبی جریان هوا
سرعت هوا و دبی هوا دو پارامتر مرتبط اما متفاوت هستند. سرعت هوا نشان می دهد جریان هوا با چه سرعتی از یک نقطه عبور می کند، در حالی که دبی هوا مقدار حجم هوایی است که در واحد زمان از یک سطح عبور می کند.
به زبان ساده، اگر سرعت هوا را بدانیم و سطح عبور جریان نیز مشخص باشد، می توان دبی هوا را محاسبه کرد.
رابطه ساده محاسبه دبی به صورت زیر است:
Q = V × A
- Q: دبی حجمی هوا
- V: سرعت متوسط هوا
- A: سطح مقطع عبور جریان هوا
واحد دبی می تواند متر مکعب بر ثانیه یا متر مکعب بر ساعت باشد. در گزارش های فنی ممکن است از واحدهایی مانند L/s یا CFM نیز استفاده شود.
روش تست سرعت و دبی هوا در اتاق تمیز
روش تست به این بستگی دارد که سیستم تهویه اتاق دارای جریان یک طرفه یا غیر یک طرفه باشد. استاندارد ISO 14644-3 هر دو حالت را در روش های تست جریان هوا در نظر می گیرد.
تست سرعت هوا در جریان یک طرفه
در سیستم جریان یک طرفه، هوا در یک جهت مشخص و با الگوی کنترل شده حرکت می کند. به همین دلیل اندازه گیری سرعت در چندین نقطه از سطح مورد نظر انجام می شود تا میانگین سرعت و میزان یکنواختی جریان مشخص شود.
برای انجام این تست، سطح اندازه گیری به نقاط مشخص تقسیم می شود و سرعت هوا در نقاط انتخاب شده با ابزار مناسب اندازه گیری می شود. سپس مقادیر به دست آمده برای محاسبه میانگین و بررسی توزیع سرعت مورد استفاده قرار می گیرند.
در این روش فقط میانگین سرعت اهمیت ندارد. اختلاف بین نقاط مختلف نیز باید بررسی شود، زیرا وجود نواحی با سرعت بسیار متفاوت می تواند نشان دهنده توزیع نامناسب جریان هوا باشد.
در سیستم های دارای فیلترهای نهایی یا Fan Filter Unit نیز محل دقیق اندازه گیری باید بر اساس طراحی و روش تست تعیین شود.
تست دبی هوا در جریان غیر یک طرفه
در اتاق های دارای جریان غیر یک طرفه، هوا پس از ورود به اتاق با هوای موجود مخلوط می شود و هدف اصلی تست معمولا تعیین حجم هوای تامین شده و نرخ تعویض هوا است.

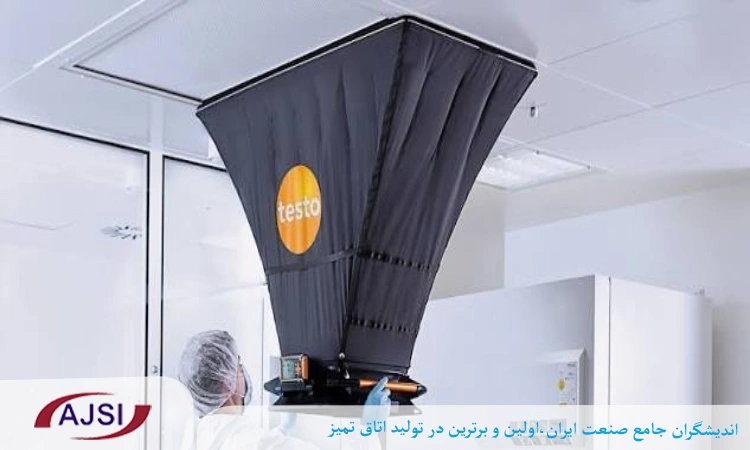

در این شرایط، دبی هوا می تواند در خروجی فیلتر نهایی، دریچه های تامین هوا یا کانال های هوای ورودی اندازه گیری شود. استفاده از Flow Hood یا تجهیزات اندازه گیری مناسب، امکان ثبت مستقیم حجم هوای عبوری را فراهم می کند.
پس از اندازه گیری دبی تمام نقاط تامین هوا، مقادیر با یکدیگر جمع می شوند تا دبی کل هوای ورودی به اتاق مشخص شود.
تجهیزات مورد نیاز برای تست سرعت و دبی هوا
انتخاب تجهیزات اندازه گیری باید متناسب با نوع تست، محدوده اندازه گیری، محل تست و الزامات پروژه انجام شود. تجهیزات رایج شامل موارد زیر هستند:
- آنمومتر: برای اندازه گیری سرعت جریان هوا در نقاط مختلف
- Hot Wire Anemometer: مناسب برای اندازه گیری سرعت های پایین هوا در برخی کاربردهای HVAC و محیط های کنترل شده
- Flow Hood: برای اندازه گیری مستقیم دبی هوای خروجی از فیلتر یا دریچه
- مانومتر: برای برخی روش های اندازه گیری مبتنی بر فشار و سرعت
- Pitot Tube: برای اندازه گیری سرعت جریان بر اساس فشار در شرایط مناسب
- تجهیزات ثبت و تحلیل داده: برای ثبت نقاط اندازه گیری و محاسبه میانگین و دبی
کالیبراسیون تجهیزات نیز اهمیت زیادی دارد. نتیجه تست زمانی قابل اتکاتر است که ابزار اندازه گیری دارای محدوده، دقت و وضعیت کالیبراسیون متناسب با تست مورد نظر باشد.
محاسبه دبی هوا و نرخ تعویض هوا در اتاق تمیز
یکی از کاربردهای مهم اندازه گیری دبی هوا، محاسبه نرخ تعویض هوا یا Air Changes per Hour است. این پارامتر نشان می دهد حجم هوای تامین شده در یک ساعت چند برابر حجم فضای اتاق است.
فرمول کلی محاسبه به صورت زیر است:
ACH = Q × 3600 ÷ V
- ACH: نرخ تعویض هوا در ساعت
- Q: دبی هوا بر حسب متر مکعب بر ثانیه
- V: حجم اتاق بر حسب متر مکعب
- 3600: ضریب تبدیل ثانیه به ساعت
برای مثال، اگر حجم یک اتاق 100 متر مکعب و دبی هوای ورودی 2 متر مکعب بر ثانیه باشد، نرخ تعویض هوا برابر با 72 بار در ساعت خواهد بود.
البته ACH به تنهایی معیار کافی برای قضاوت درباره عملکرد یک اتاق تمیز نیست. کیفیت طراحی توزیع هوا، الگوی جریان، فشار اتاق، فیلترها و سایر پارامترهای عملکردی نیز باید در نظر گرفته شوند.
بیشتر بخوانید | تجهیزات اتاق تمیز
سرعت و دبی مناسب هوا در اتاق تمیز چقدر است؟
برای سرعت یا دبی هوا نمی توان یک عدد واحد را برای تمام اتاق های تمیز تعیین کرد. مقدار قابل قبول به نوع جریان هوا، کاربرد اتاق، کلاس بندی، طراحی سیستم HVAC، فرآیند تولید و معیارهای پذیرش پروژه بستگی دارد.
برای نمونه، در برخی کاربردهای دارویی و نواحی Grade A با جریان یک طرفه، EU GMP Annex 1 مقدار راهنمای 0.36 تا 0.54 متر بر ثانیه را در ارتفاع کاری مطرح می کند. این مقدار یک راهنمای مشخص برای آن کاربرد است و نباید به عنوان مقدار عمومی برای تمام اتاق های تمیز در نظر گرفته شود.
به همین دلیل در زمان بررسی نتیجه تست باید ابتدا مشخص شود:
- اتاق دارای جریان یک طرفه است یا غیر یک طرفه؟
- کاربری اتاق چیست؟
- معیار پذیرش پروژه چه مقداری تعیین کرده است؟
- اندازه گیری در چه وضعیت کاری انجام شده است؟
- محل و ارتفاع نقاط اندازه گیری کجا بوده است؟
- آیا سرعت در تمام نقاط یکنواخت بوده است؟
- آیا دبی کل هوای تامین شده با مقدار طراحی مطابقت دارد؟
گزارش تست سرعت و دبی هوا شامل چه اطلاعاتی است؟
گزارش مناسب باید به اندازه ای کامل باشد که امکان بررسی روش اندازه گیری و تفسیر نتایج وجود داشته باشد. اطلاعات گزارش می تواند شامل موارد زیر باشد:
- نام و مشخصات محل مورد آزمایش
- شناسه یا شماره اتاق
- ابعاد و حجم اتاق در صورت نیاز
- نوع جریان هوا
- وضعیت اتاق هنگام تست
- نوع و مدل تجهیزات اندازه گیری
- وضعیت کالیبراسیون تجهیزات
- محل نقاط اندازه گیری
- مقادیر ثبت شده در هر نقطه
- میانگین سرعت یا دبی
- دبی کل هوای تامین شده
- نرخ تعویض هوا در صورت محاسبه
- معیار پذیرش مورد استفاده
- نتیجه نهایی تست
ثبت نقاط اندازه گیری اهمیت زیادی دارد؛ زیرا یک عدد میانگین بدون مشخص بودن محل اندازه گیری نمی تواند تصویر کاملی از نحوه توزیع جریان هوا ارائه دهد.
جمع بندی
تست سرعت و دبی جریان هوا در اتاق تمیز یکی از آزمون های مهم برای بررسی عملکرد سیستم تهویه و توزیع هوا است. در جریان یک طرفه، سرعت هوا در نقاط مختلف و یکنواختی آن اهمیت بیشتری دارد، در حالی که در جریان غیر یک طرفه، اندازه گیری دبی هوای تامین شده و محاسبه نرخ تعویض هوا از پارامترهای اصلی هستند.
برای تفسیر نتیجه تست نیز نباید فقط یک عدد را بررسی کرد. نوع جریان، محل اندازه گیری، وضعیت کاری اتاق، مشخصات طراحی و معیار پذیرش پروژه باید همزمان در نظر گرفته شوند. در نهایت، نتیجه تست باید نشان دهد که سیستم تهویه مطابق الزامات طراحی و عملکرد مورد انتظار کار می کند.
سوالات متداول درباره تست سرعت و دبی هوا
تست سرعت هوا در اتاق تمیز با چه دستگاهی انجام می شود؟
برای اندازه گیری سرعت هوا معمولا از آنمومترهای مناسب استفاده می شود. در روش های تخصصی تر ممکن است از تجهیزات دیگری مانند مانومتر و Pitot Tube نیز استفاده شود. انتخاب دستگاه باید بر اساس محدوده سرعت، دقت مورد نیاز و روش تست انجام شود.
آیا دبی هوا همان سرعت هوا در اتاق تمیز است؟
خیر. سرعت هوا نشان دهنده سرعت عبور جریان از یک نقطه است، اما دبی حجم هوای عبوری در واحد زمان را نشان می دهد. دبی را می توان با در نظر گرفتن سرعت متوسط و سطح عبور جریان محاسبه کرد.
آیا نرخ تعویض هوا برای همه اتاق های تمیز یکسان است؟
خیر. نرخ تعویض هوا باید بر اساس طراحی، کاربری، کلاس اتاق، فرآیند، بار آلودگی و الزامات پروژه تعیین شود. بنابراین استفاده از یک عدد ثابت برای تمام اتاق های تمیز می تواند گمراه کننده باشد.
