همان طور که می‌دانید هوای اتاق تمیز به وسیله فن‌ها و تهویه هواهایی مخصوص پاکیزه میشود. در واقع در این اتاق تمیزها از فن فیلتر یونیت استفاده می‌کنند که در ادامه به طور کامل به این نوع از فن‌ها، کاربرد، موارد استفاده ، مزیت و ویژگی‌های منحصر به فرد آن خواهیم پرداخت.
شرکت اندیشگران جامع صنعت ایرانیان از شرکتهای تولید کننده فن فیلتر یونیت بوده و این محصول را با کیفیت بالا و قیمت مناسب عرضه می نماید. این شرکت با سالها تجربه و تخصص در حوزه اجرای اتاق تمیز آماده همکاری در پروژه های طراحی و ساخت کلین روم می باشد.
کاربرد فن فیلتر یونیت در کلین روم
فن فیلتر در اتاق‌های تمیز موجود در صنایع مختلفی از جمله صنایع زیر کاربرد فراوانی دارد.
- اتاق‌های تمیز کوچک در تولید صنایع آرایشی و بهداشتی
- در آزمایشگاه‌ها، تجهیزات پزشکی و داروسازی برای اتاق تمیز کوچک
- در کارخانه های تجهیزات بسته بندی و صنایع غذایی به منظور استفاده در کلین روم با اندازه کوچک
- در صنایع میکروالکترونیک و الکترونیک برای اجرای اتاق تمیز با سایز کوچک
سیستم تهویه در اتاق‌های تمیز کوچک چه وظایفی دارند؟
سیستم تهویه در اتاق‌های تمیز کوچک وظایف زیر را بر عهده دارد.
- به میزان کافی و مورد نیاز گردش هوا را در اتاق‌های تمیز برقرار کند
- به میزان کافی هوای ورودی و خروجی اتاق تمیز را فیلتراسیون کند.
- هوای تازه برای اتاق تمیز را تامین کرده و فشار مثبت کافی برای این اتاق‌ها را محیا سازد.

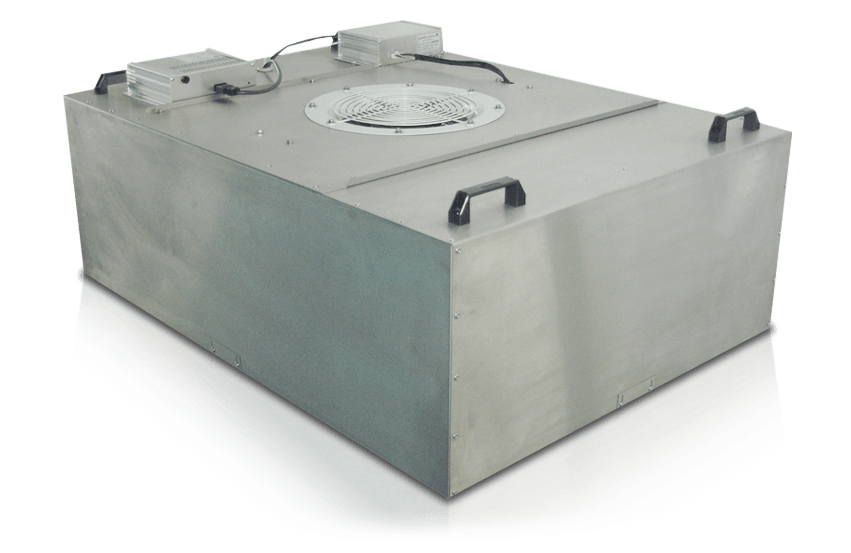

اجزا فن فیلتر یونیت را بشناسید
اجزا فن فیلتر یونیت به شرح زیر است.
- فیلتر هپا H13/14
- سیستم کنترل دور موتور
- سیستم اعلام پرشدگی فیلتر هپا آپشنال (DPS)
- دریچه خروجی به صورت توربولانس یا لامینار
- پلنیوم باکس
- پیش فیلتر
- موتورهای کم مصرف با فن سانتریفیوژ و راندمان بالا
- بدنه استنلس استیل SS304 یا گالوانیزه

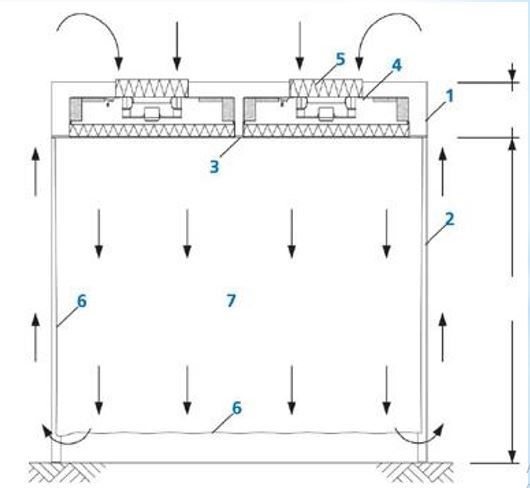

استفاده از فن فیلتر یونیت به صورت سیکل برگشت باز
فن فیلتر به صورت سیکل برگشت باز به شرح زیر قابل استفاده است.
- Filter Section
- Cleanroom Ceiling
- Modular Base Frame
- Fan Filter Unit (FFU)
- Pre-Filter of FFU
- Cleanroom
- Softwall Curtain or Single Shell Haedwall

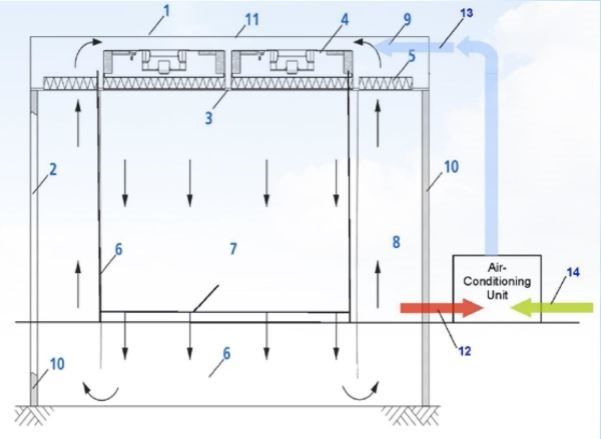

استفاده از فن فیلتر یونیت به صورت سیکل برگشت بسته
استفاده از این فن به صورت سیکل برگشت بسته به شرح زیر است.
- CleanRoom
- Filter Section (closed)
- Cleanroom Ceiling
- Fan Filter Unit (FFU)
- Modular Base Frame
- Retum_Air Filter
- Softwall Cutrtain or Single Shell Haedwall (inside)
- Outer Cleanroom
- Air Plenum
- Patition Walls / Frame
- Outer CR ceiling
- Retum_Air approx.15%
- Supply Air (conditioned)
- Fresh_ Air appeox.10%
نکات فنی مهم در ساخت فن فیلتر یونیت
با توجه به ویژگی و موارد استفاده از این فن نکاتی را در حین ساخت آن باید در نظر گرفت که این نکات به شرح زیر هستند:
جریان هوای خروجی در فن فیلتر یونیت
نکته مهمی که در طراحی و ساخت فن فیلتر باید رعایت شود یکنواختی جریان هوا در آن است، چراکه باید شرایط استاندارد پاکیزگی طبق آنچه که در ISO ، GMP و FED ذکر شده برقرار و تامین شود. همچنین تعداد فن فیلتر یونیت‌ها مقوله‌ا‌ی مهم است که بر میزان گردش هوای کلین روم تاثیر به سزایی دارد.
اختلاف بین میانگین جریان هوا و جریان هوا یکنواخت در چیست؟
تولیدکنندگان فن فیلتر از معیار میانگین سرعت خروجی دستگاه به عنوان فاکتوری برای بررسی صحت FFU استفاده می‌کنند. این فاکتور به عنوان نقص حاد در عملکرد دستگاه FFU در دستگاه به شمار می‌آید، اما یکنواختی جریان هوا طبق آنچه که در استانداردها آمده است اندازه‌گیری میشود. در واقع برای اندازه‌گیری آن باید سرعت هوا را در چندین نقطه از سطح فن فیلتر اندازه گرفت.
چرا باید از فن فیلتر یونیت استفاده کنیم؟
موارد مهم بسیاری وجود دارد که استفاده از این فن‌ها را در اتاق تمیز ضروری و لازم می‌کند. این دلایل به شرح زیر آورده شده‌اند.
هوای تازه
از مهمترین دلایل استفاده از این فیلترها در اتاق تمیز تامین هوای تازه در آن است. به طور زمان‌بندی شده یا به صورت خودکار در زمان‌هایی که نیاز است فیلتر هوای تازه را برای کلین روم تامین می‌کند. در واقع این هوا جایگزین هوای مصرفی میشود. طراحی فیلترها به گونه‌ای است که فشار مثبت جریان هوا را در آن ایجاد می‌کند به طوری که شرایط جوی و محیطی کلین روم از کار نیفتد.
گردش هوا در اتاق تمیز
هوا در کلین روم باید به گونه‌ای در جریان باشد که هوای محیط داخل، به طور غیر یکنواخت در حال گردش و چرخش باشد.
فیلتر کردن هوا
از مهمترین و اصلی‌ترین دلایل استفاده از فیلتر، تصفیه هوا است به صورتی که هوای ورودی به اتاق تمیز عاری از هر گونه مواد شیمایی، آلودگی و گرد و غبار باشد.
اجزای فن فیلتر یونیت
اجزای تشکیل دهنده این فن فیلتر به شرح زیر است.
- پیش فیلتر
- باکس
- موتورفن
- فیلتر نهایی
مزایای سیستم فن فیلتر یونیت در کلین روم
استفاده از فن فیلتر یونیت در کلین روم‌ها مزایای فراوانی را به دنبال دارد که این مزایا به شرح زیر است.
- از این فن در فضاهای کوچک همانند مکان‌هایی با سقف کوتاه یا واحدهای مسکونی شهری نیز می‌توان استفاده کرد.
- هزینه استفاده و به کارگیری این نوع از فن‌ها به مراتب پایین‌تر از روش هواساز در کلین روم‌ها است.
- مصرف انرژی در فن فیلتر بسیار پایین‌تر از روش هواساز محاسبه شده که به افزایش راندمان در آن منجر میشود.
- برای استفاده و اجرا این فن نیازی به کانال کشی طولانی و بلند نیست.
معایب استفاده از فن فیلتر یونیت در کلین روم
استفاده از فن فیلتر همان طور که در متن بالا گفتیم مزایای زیادی برای اتاق‌های تمیز دارد، اما این نوع از فن، معایبی نیز دارند که به شرح زیر هستند.
- این فن‌ها برای اجرا در فضا و اتاق‌های تمیز بزرگ صرفه اقتصادی ندارند.
- برای استفاده از این فن‌ها در اتاق‌های تمیز به تجهیزات برودتی حرارتی مستقل نیاز است که با توجه به هزینه کم آن نمی‌توان به عنوان یک عیب برای این نوع فیلتر به آن نگریست.
کلام آخر
با توجه به متن بالا به این نتیجه می رسیم که فن فیلتر یونیت مناسبت‌ترین هوا و جریان هوا را برای اتاق تمیز تامین می‌کند که به طور کلی از 4 قطعه ساخته می شود. نکته قابل توجه این است که این وسیله تنها با 4 قطعه به کار رفته در آن کاربردی حیاتی و ضروری در صنایع را به عهده دارد.
در واقع ما به شما پیشنهاد می‌کنیم که اگر در صدد تصفیه هوای اتاق تمیز هستید از این نوع از فن فیلتر استفاده کنید که با هزینه و مصرف انرژی کم نیاز خود را نیز برطرف کنید.
