ساندویچ پانل اتاق تمیز

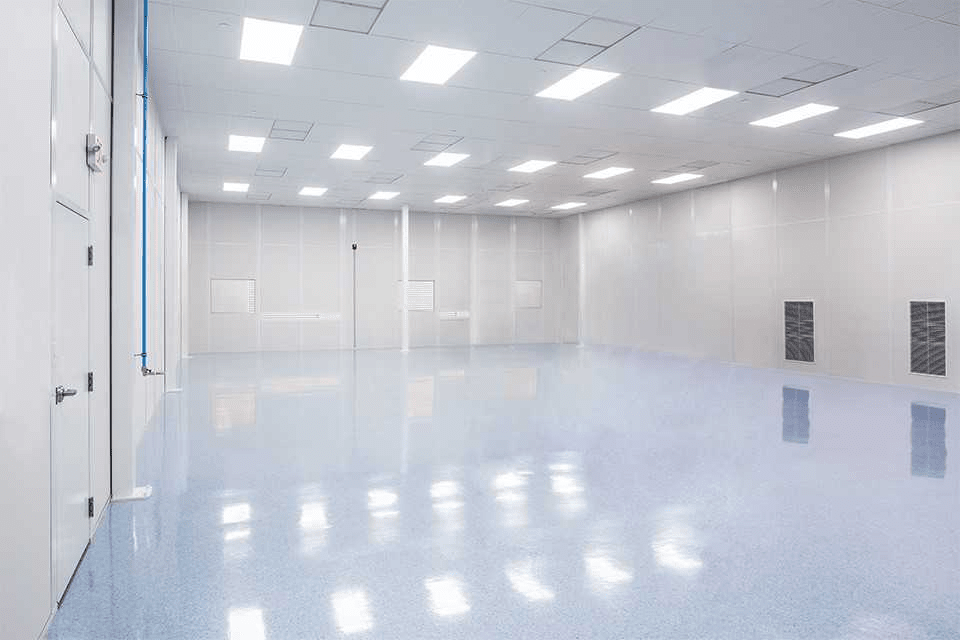

ساندویچ پانل کلین‌روم(Cleanroom Sandwich Panel)  از اجزای اصلی ساخت دیوار و سقف اتاق تمیز است این پانل‌ها از دو لایه ورق فلزی و یک هسته عایق تشکیل می‌شوند و برای ایجاد سطوح صاف، قابل شست‌وشو، مقاوم و با قابلیت کنترل آلودگی در صنایع داروسازی، آزمایشگاه کشت سلول، صنایع غذایی و الکترونیک استفاده می‌شوند.

مشخصات ساندویچ پانل اتاق تمیز

ساندویچ پانل‌ها باید دارای سطح صاف، یکنواخت، مقاوم، قابل نظافت و سازگار با مواد شوینده و ضدعفونی‌کننده مورد استفاده در مجموعه باشند. اتصالات بین پانل‌ها و محل اتصال آن‌ها به کف، سقف، درب‌ها، پنجره‌ها و تجهیزات باید به‌گونه‌ای طراحی و اجرا شوند که از تجمع آلودگی و نفوذ ناخواسته هوا جلوگیری شود

نوع ورق رویه از ورق آلوزینک با پوشش رنگ، نوع هسته عایق، ضخامت کل پانل، ضخامت ورق‌ها، مقاومت مکانیکی، الزامات حریق و جزئیات اتصال باید مطابق نقشه‌های مصوب و مشخصات فنی پروژه تعیین شوند.

تمام سطوح نهایی باید فاقد ترک، شکستگی، لبه تیز، درز باز و عیوب مؤثر بر نظافت و کنترل آلودگی باشند

این پانل‌ها اغلب بنا بر کاربردی که از آن‌ها انتظار می‌رود، به صورت دو رو صاف یا یک رو صاف و یک رو شیاردار ساخته می‌شوند. ضخامت این ورق‌های ساندویچی بستگی به کاربرد آن‌ها داشته و از 4 تا 15 سانتی‌متر متغییر می باشد.

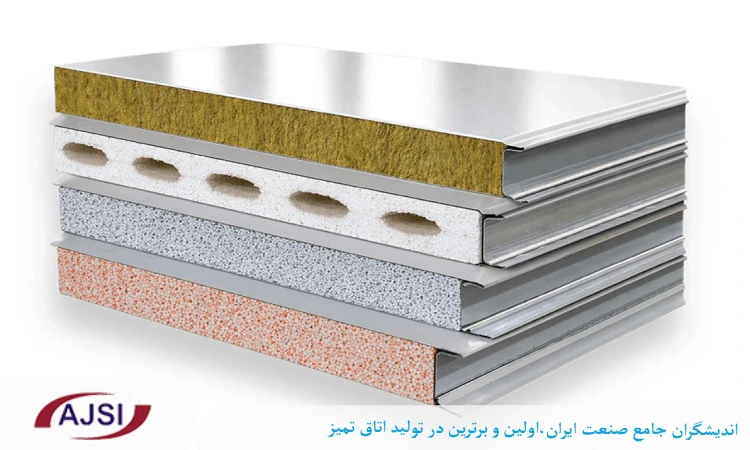

انواع هسته و جنس ورق پانل

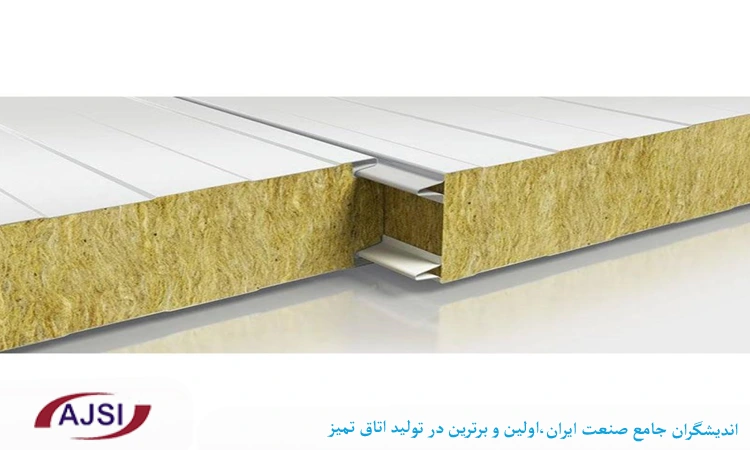

پانل با هسته پشم سنگ (Rockwool)

مناسب پروژه‌هایی که مقاومت حریق اهمیت بالایی دارد، مشروط به اینکه مجموعه کامل پانل دارای گواهی عملکرد حریق مناسب باشد. جذب رطوبت و آب‌بندی لبه‌ها باید به‌درستی کنترل شود.

بررسی دما و رطوبت مطابق محدوده مصوب هر اتاق

پانل با هسته PIR

دارای عایق حرارتی مناسب و وزن نسبتاً کم است. عملکرد حریق آن باید بر اساس آزمون و گواهی محصول نهایی بررسی شود؛ PIR را نباید صرفاً به دلیل نوع هسته، ضدحریق فرض کرد.

پانل با رویه استیل

برای محیط‌هایی که نظافت مکرر، مقاومت در برابر مواد شیمیایی یا دوام سطح اهمیت دارد. استیل 304  برای بسیاری از کاربردها مناسب است؛

پانل با ورق گالوانیزه پیش‌رنگ‌شده

گزینه‌ای رایج و اقتصادی برای دیوار و سقف کلین‌روم، مشروط به کیفیت پوشش، مقاومت شیمیایی، قابلیت نظافت و مناسب بودن جزئیات اتصال.

کاربردها و مزایای ساندویچ پانل اتاق تمیز

این سازه‌ها مزایای زیادی برای کلین روم‌ها دارند. سطح این سازه‌های پیش ساخته کاملا به صورت صاف و صیقلی طراحی شده است تا از تجمع و جای‌گیری هرگونه گرد و غبار، میکروب و باکتری و هر عامل آلوده کننده خارجی پیشگیری نماید. عایق بودن این سازه‌ها نیز عامل مهمی در انتخاب آن‌ها برای اتاق‌های تمیز به شمار می‌رود.

ساندویچ پانل اتاق تمیز برای نصب نیازی به پیچ و مهره ندارد و به صورت زبانه‌هایی داخل یکدیگر قرار گرفته و با استفاده از ابزارهایی به روی دیوار مهار می‌گردد. از دیگر مزایای مهم این سازه‌ها می‌توان به ضد خوردگی و پوسیدگی بودن و ضد آتش بودن اشاره کرد. به طور کلی می‌توان مزایای استفاده از ساندویچ پانل اتاق تمیز را در موارد زیر خلاصه نمود:

1. اصلی‌ترین مزیت استفاده از این سازه‌ها در اتاق‌های تمیز صاف و صیقلی بودن سطح آن‌ها است که از جای‌گیری عوامل خارجی مانند میکروارگانیسم‌ها و گردغبار بر روی آن‌ها جلوگیری می‌کند.
2. این سازه‌ها وزن سبکی داشته و این امر سرعت نصب و حمل و نقل آن‌ها را بسیار بالا می‌برد.
3. مقاومت برشی بالا در برابر زلزله
4. عایق بودن در برابر گرما، سرما، صدا و رطوبت از دیگر مزایای مهم این ساندویچ پانل‌ها است. با استفاده از این سازه‌ها هزینه گرمایش و سرمایش سالن‌ها پایین‌تر خواهد بود.
5. غیر قابل اشتعال بودن
6. مقاومت و طول عمر بالا
7. امکان تزریق مصالح ساختمانی به درون آن‌ها برای تقویت وجود دارد.
8. قیمت پایین، از جمله مزیت‌های مهم برای ساندویچ پانل اتاق تمیز است. استفاده از این سازه‌ها می‌تواند از هزینه طراحی داخلی بنا به طور چشمگیری بکاهد.
9. یکی از مهم‌ترین مزایای این سازه‌ها قابل شستشو بودن آن‌ها است.

ویژگی‌های ضروری پانل مناسب اتاق تمیز

• بدون ترک، حفره یا لبه‌های تیز و محل تجمع آلودگی
• درزهای بین پانل‌ها باید با سیستم مناسب و سازگار با مواد نظافت آب‌بندی شوند
• پوشش سطحی و درزگیر در برابر شوینده‌ها و ضدعفونی‌کننده‌های مورد استفاده مقاوم باشند
• پانل و اتصالات در برابر بارهای طراحی‌شده، ضربه و تغییر شکل عملکرد کافی داشته باشند
• اطراف درها، پنجره‌ها، دریچه‌ها، چراغ‌ها و عبور تأسیسات به‌درستی آب‌بندی شود
• دیوار و سقف باید اختلاف فشار طراحی‌شده را تحمل کنند، بدون آنکه درزها باز شوند یا تغییر شکل نامجاز رخ دهد .
• جزئیات نصب باید امکان نگهداری و تعمیر موضعی را فراهم کند

موارد استفاده ساندویچ پانل اتاق تمیز

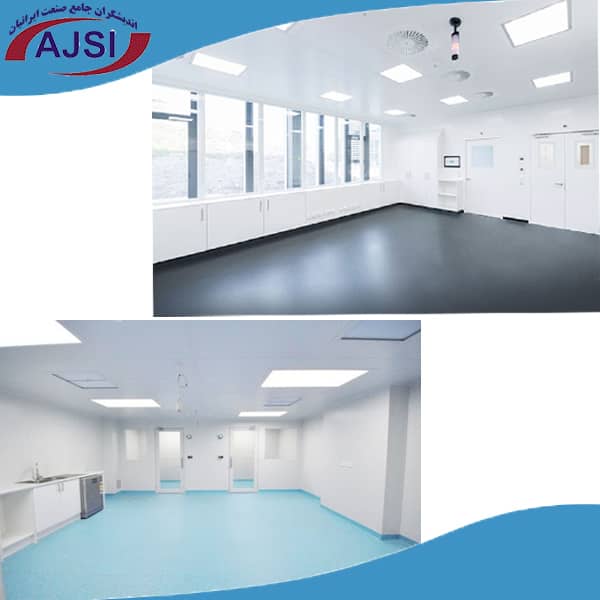

اتاق‌های تمیز در صنایع گوناگونی مورد استفاده قرار می گیرند که برای حفظ بهداشت در همه آن‌ها، نیاز به این مدل از ساندویچ پانل‌ها وجود دارد. کاربرد و فروش این پانل‌ها در صنایع نیمه هادی، آرایشی و بهداشتی، صنایع غذایی، داروسازی و تجهیزات پزشکی، علوم زیستی، هوافضا، اتاق عمل، صنایع نظامی، صنایع الکترونیک و صنایع نظامی و اسلحه سازی بسیار گسترده است.

طراحی اتاق تمیز با استفاده از ساندویچ پانل اتاق تمیز چگونه انجام می‌شود؟

ساخت یک اتاق تمیز استاندارد معمولا در دو مرحله ساخت و تمیزکاری انجام می‌شود. در مرحله اول که مرحله ساخت است، دیواره‌ها و سقف

با ساندویچ پانل اتاق تمیز پوشانده می‌شود. پس از این مرحله نوبت به پنجره‌ها و چهارچوب درها است که در جای خود قرار می‌گیرند. در مرحله بعد حفره‌هایی که برای جای چراغ‌ها و دریچه‌ها هوا در نظر گرفته شده بود نیز تکمیل می‌گردد. در مرحله دوم و یا تمیزکاری، همه درها سرجای خود قرار گرفته و همه درزهای باقی مانده سیلیکون کاری می‌شوند.

روش نگهداری بعد از نصب ساندویچ پانل

موادی مانند مواد شیمیایی و اسیدیته و حلال هایی مانند هیدرو کربن موجب کاهش دوام و عمر سازه میشود. ساندویچ پانل پلی استایرن به عنوان ارزان ترین ساندویچ پانل شناخته می شود که بدلیل قیمت مقرون به صرفه مشریان خاص خود را دارد. ساندویچ پنل اتاق تمیز یکی از مهم ترین تجهیزات اتاق تمیز است که کارآیی بالایی دارد.

 انواع پانل اتاق تمیز

1- پانل سقفی

2- پانل دیواری

3-پانل سرد خانه ای

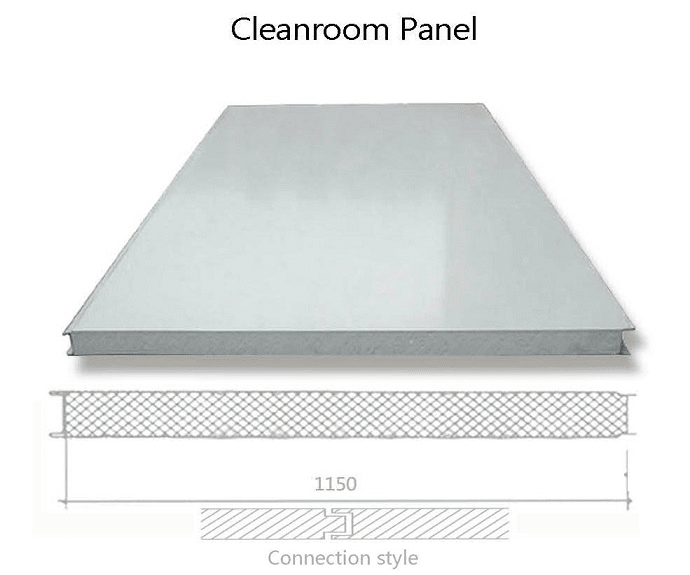

پانل سقفی اتاق تمیز

از این پانل در ساخت و سازهای انواع سقف کارخانه ها، سوله ها،کارگاه های تولیدی، مراکز درمانی و … مورد استفاده قرار میگیرد. ساندویچ پانل های سقفی اتاق تمیز به دو دسته کلی سمی فلش سیستم و فلش سیستم تقسیم می شوند که از ویژگی های آن ها می توان به هم باد بودن، زیبایی، غیر قابل رویت بودن نحوه اتصال و همچنین قابلیت اتصال به سقف کارخانه ها و سالن ها اشاره کرد. در این نوع از سقف ها دو لایه ورق گالوانیزه به کار رفته که یک لایه میانی از جنس پلی اورتان به آن ها تزریق می شود.

پانل دیواری اتاق تمیز

از این نوع پانل برای ساخت و ساز دیوار استفاده میشود. ساندویچ پانل دیواری کلین روم به دسته کلی هم باد و غیر هم باد تولید می شود که به کاربری و نیاز مشتری مورد استفاده قرار می گیرد. فوم استفاده شده در لایه میانی این پانل ها از جنس پلی اورتان بوده که باعث بالا رفتن کیفیت و دوام این پانل ها می شود.

پانل سرد خانه ای اتاق تمیز

از این پانل به دلیل عایق گرما و سرما بودن در انواع سرد خانه صنعتی و یخچال ماشین های حمل و نقل مواد غذایی قرار میگیرد. ساندویچ پانل های سه لایه دارای کیفیت بالاتری هستند و فوم های عایق آن هم از فوم هایی مانند پلی یورتان،پلی استایرن، اکس پی اس، پشم سنگ و یا پشم شیشه است و ساندویچ پانل های مرغوب در مقابل عواملی چون رطوبت، سرما، گرما، نور مستقیم، و زلزله مقاومت بالایی دارند.

سوالات متداول درباره ساندویچ پانل اتاق تمیز

ساندویچ پانل اتاق تمیز چه تفاوتی با ساندویچ پانل معمولی دارد؟

ساندویچ پانل اتاق تمیز با هدف ایجاد سطوح صاف، یکپارچه، قابل شستشو و کم آلودگی طراحی می شود و جزئیات اتصال آن باید از تجمع ذرات و آلودگی جلوگیری کند.

هنگام انتخاب ساندویچ پانل اتاق تمیز به چه نکاتی توجه کنیم؟

نوع روکش، جنس و ضخامت هسته، مقاومت در برابر رطوبت و مواد شیمیایی، قابلیت شستشو و ضدعفونی، مقاومت حریق و کیفیت اتصالات و درزها از مهم ترین عوامل انتخاب هستند.
